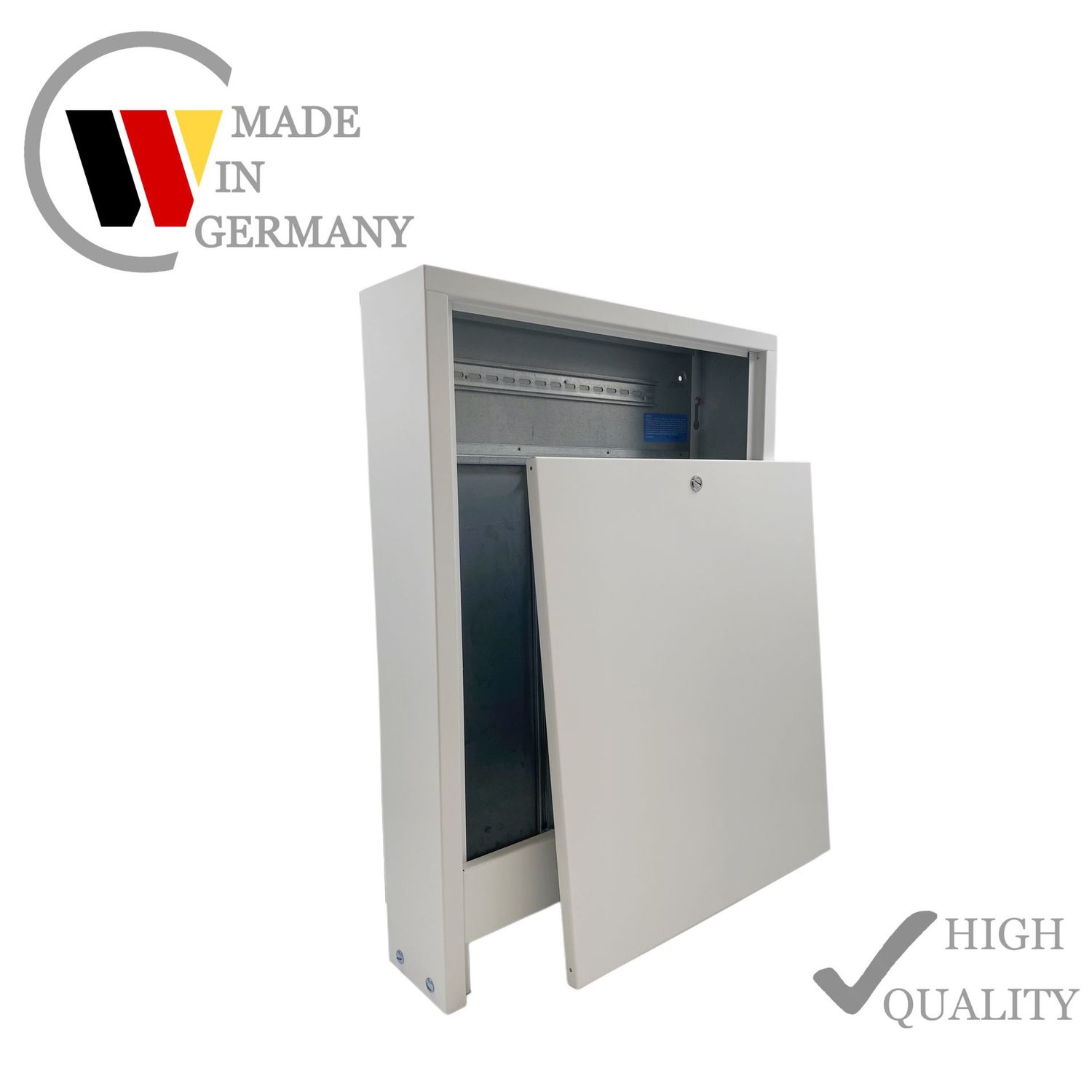

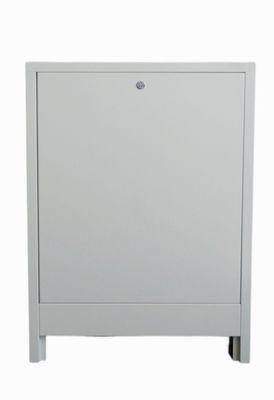

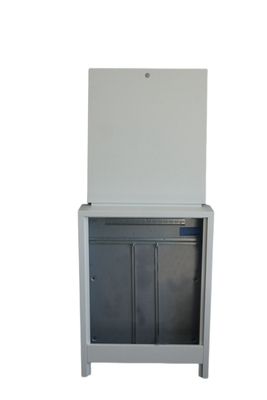

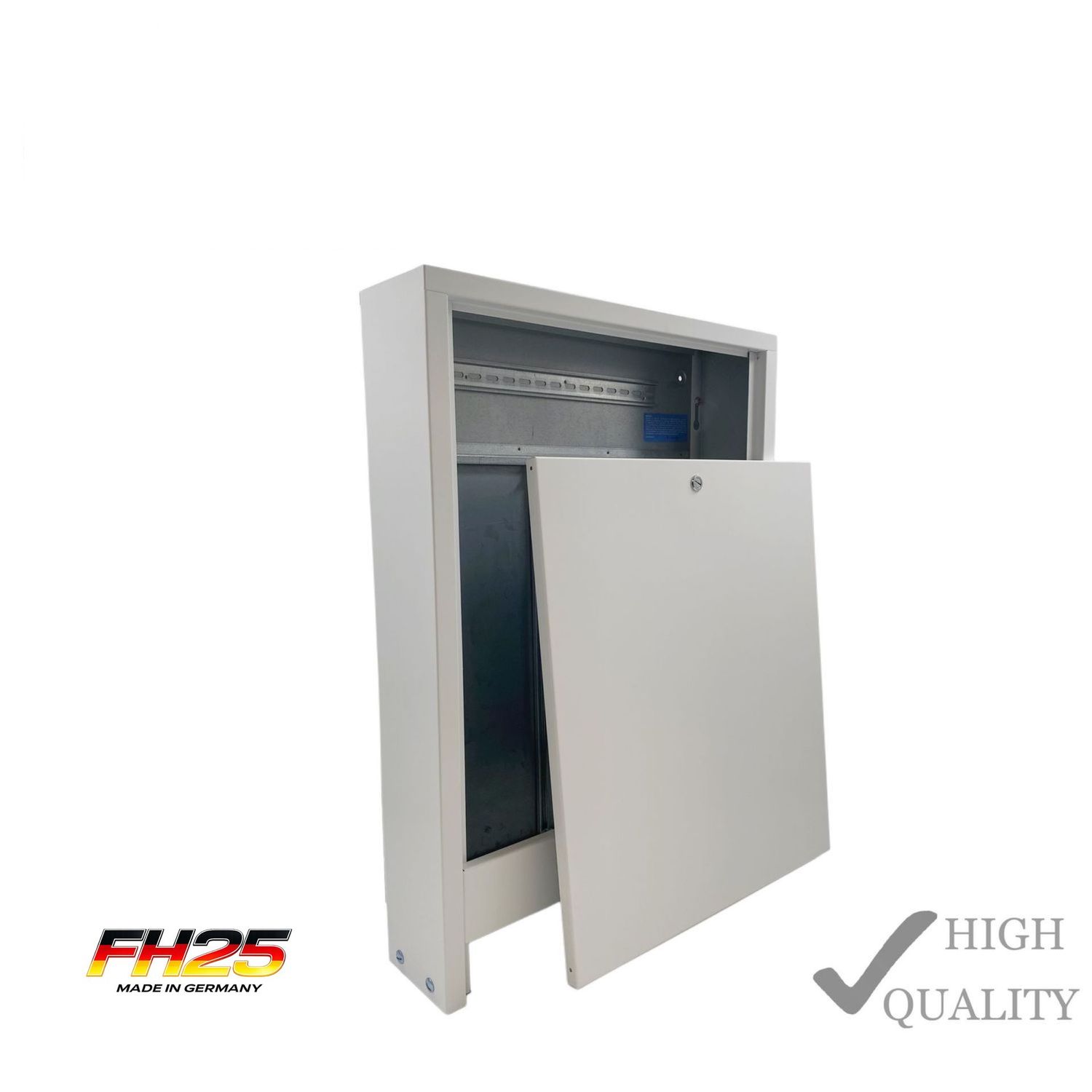

Der Aufputz-Verteilerschrank Typ 100 in RAL 9016 ist eine elegante und praktische Lösung für die sichtbare Montage an der Wand. Dieser Schrank besteht aus verzinktem Stahlblech und ist mit einer weißen Lackierung (RAL 9016) versehen, die ihm ein sauberes und zeitgemäßes Erscheinungsbild verleiht. Die kompakte Bauweise macht ihn ideal für die Aufputz-Montage, ohne dass eine Hutschiene benötigt wird.
Verteilerschrankauswahl Premium abhängig von der Anzahl der Heizkreise und Verteilerzubehör
Schrankbreite mm | Heizkreise D/V + Set waagerecht** | Heizkreise D/V + Set senkrecht** | Heizkreise* D/V + WMZ waagrecht** | Heizkreise* D/V + WMZ senkrecht | Heizkreise Differenz druckregler Anbauset |
Heizkreise Festwert-regelset FWR | Heizkreise* Festwertregel-set FWR+WMZ Set |
400 | 2-4 | 2-3 | - | 2 | - | - | - |
550 | 5-6 | 4-5 | 2 | 3-4 | - | - | - |
700 | 7-9 | 6-8 | 3-5 | 5-7 | 2-5 | 2-4 | 2 |
850 | 10-12 | 9-11 | 6-8 | 8-10 | 6-8 | 5-7 | 3-5 |
1000 | - | 12 | 9-11 | 11-12 | 9-11 | 8-10 | 6-8 |
1200 | 13-15 | 13-15 | 12 | 13-15 | 12 | 11-14 | 9-12 |
1500 | - | - | 13-15 | - | 13-15 | 15 | 13-14 |
